Лёгкий танк БТ Цыганова

I'm Автор

БТ Цыганова

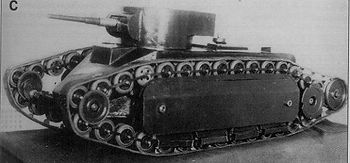

Макет БТ Цыганова

БТ Цыганова (проект 2) — проект советского лёгкого танка разработанного в 1934 г. под руководством Н. Ф. Цыганова с целью улучшения скоростных характеристик танков БТ. В рамках проекта предполагалось заново спроектировать ходовую часть танка БТ.


История создания


В начале 1934 г. к комвойсками УВО И.Якиру обратилась группа рационализаторов под руководством инженера Н.Цыганова. Молодые конструкторы предложили улучшить скоростные характеристики танков БТ за счет изменений в ходовой части. Было рассмотрено два проекта: первый предусматривал три ведущих пары катков вместо одной и некоторые доработки в корпусе, второй вариант (более радикальный) имел абсолютно новую ходовую часть, состоящую из серии опорных катков соединенных шарнирной цепью. Опора танка на катки осуществлялась при помощи лыж, которые для предельной гибкости были сделаны составными из отдельных звеньев на шарнирах. Использование такого типа движителя позволяло развивать проектную скорость 105 км\ч при сохранении маневренных характеристик. 25 апреля 1935 г. Ворошилов отдал приказ о постройке трех танков каждого образца, но реально построили только БТ-ИС (проект 1). Видимо ходовая часть быстроходного танка “проекта 2” была сочтена излишне трудоемкой в производстве и уязвимой в боевых условиях.


Конструкция

Движитель

Ходовая часть состояла из семи обрезиненных опорных катков. Всего-же на один борт приходилось 30 катков с задним ведущим колесом и передней направляющей. Такой тип двигателя позволял развивать скорость до 105 км/ч.

Экипаж

Три человека: командир, механик-водитель и заряжающий. Командир и заряжающий размещались в башне, а механик-водитель - в передней части корпуса.

Вооружение

Стандартное для БТ: 45-мм пушка 20К и один 7,62-мм пулемет ДТ

Двигатель

М-5-400, карбюраторный, 12-цилиндровый, мощностью 400 л.с.


Тактико-Технические Данные


БТ Цыганова

Боевая масса - 11,5 т

Экипаж - 3 чел.

История

Разработчик - Н. Ф. Цыганов

Годы разработки - 1934 г.

Годы производства - не производился

Экземпляры - не производился

Размеры

Длина корпуса - 5600 мм

Ширина корпуса - 2300 мм

Высота - 2400 мм

Клиренс - 325 мм

Вооружение

Основное вооружение - 1 шт. 45-мм пушка 20К

Дополнительное вооружение - 1 шт. 7,62-мм пулемёт ДТ

Боекомплект - ?

Приборы прицеливания - телескопический прицел ТОП и панорамный ТП-1

Бронирование

Лоб корпуса - 13 мм

Борт корпуса - 13 мм

Корма корпуса - 10 мм

Крыша корпуса - 10 мм

Днище корпуса - 6 мм

Лоб башни - 13 мм

Борт башни - 13 мм

Корма башни - 13 мм

Крыша башни - 13 мм

Подвижность

Модель двигателя - М-5-400

Тип двигателя - карбюраторный, 12-цилиндровый

Мощность двигателя - 400 л.с.

Макс. скорость - 105 км/ч

Запас хода - ?


Изображения



Источники


Ссылки

Литература

  • Павлов М. В., Желтов И. Г., Павлов И. В. «Танки БТ»
